Casa ProdutosTelhado roll painel dá forma à máquinaMáquina de moldagem de rolos duplos Máquina de moldagem de rolos de duas camadas Uma máquina com dois perfis
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles

Máquina de moldagem de rolos duplos Máquina de moldagem de rolos de duas camadas Uma máquina com dois perfis

Detalhes do produto:
Lugar de origem: porcelana
Marca: NKH MACHINERY
Certificação: CE/SONCAP/CSA
Número do modelo: Roofing&Cladding
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 Unidade
Preço: Negociável
Detalhes da embalagem: CARGAS NUDE PARA O ROLO ANTERIOR COM O CORTADOR NO RECIPIENTE DE 40FT, CAIXA DE MADEIRA PARA O ARMÁR
Tempo de entrega: 90 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: 10 unidades/mês
contacto

Informação detalhada
Nome: dupla camada que forma a máquina Peso: 5t
Sistema de controlo: Sistema de controlo PLC Matéria-prima: Folhas de PPGI/Galvanized/Alu-Zinc/PPGL, G245-550
Material do eixo: O nível superior No.45 forjou Materiais para rolos: Aço 45#
Material da lâmina de corte: Cr12, tratamento térmico
Destacar:

Máquina de moldagem de rolos duplos

,

Máquina de moldagem de rolos de duas camadas

Descrição de produto

Máquina de moldagem de rolos duplos Máquina de moldagem de rolos de duas camadas Uma máquina com dois perfis 0
Máquina de laminar de duas camadas, máquina de laminar com ferramentas, máquina de formar rolos ppgl

Detalhes rápidos:

  1. Espessura: 0,4-0,8 mm
  2. Material: G550/G350, folhas pré-pintadas
  3. Largura de entrada: 1250 mm

Lista de máquinas:

  1. Decolagem hidráulica
  2. Fornecedor de rolos de duas camadas
  3. Dois conjuntos de aparelhos de corte hidráulico
  4. Tabela de saída ou dispositivo de empilhamento automático
  5. Siemens PLC e IOP/ touch screen, inversor da marca Schneider

Descrição/Parâmetros técnicos detalhes da linha completa:

  • 5TX1250mm Un-Coiler hidráulico com carro de bobina

Sistema hidráulico para expandir o buraco interno da bobina, motor de bomba: 3KW
Diâmetro interno da bobina = 510±30 mm
Capacidade de carga: Max. 5 toneladas, largura da bobina Max. 1250mm
Tipo de expansão de cunha cónica
Motor de accionamento para girar a bobina, 3 kW, controlo manual da velocidade de frequência
Outra concepção, como braço de suporte/braço de suporte/carrinho de bobina, conforme solicitado

  • Dispositivo de pré-corte manual e de rolamento de entrada

Dois conjuntos de aparelhos de pré-corte
para cortar apenas a extremidade da última folha
Espessura de trabalho: máximo 0,8 mm

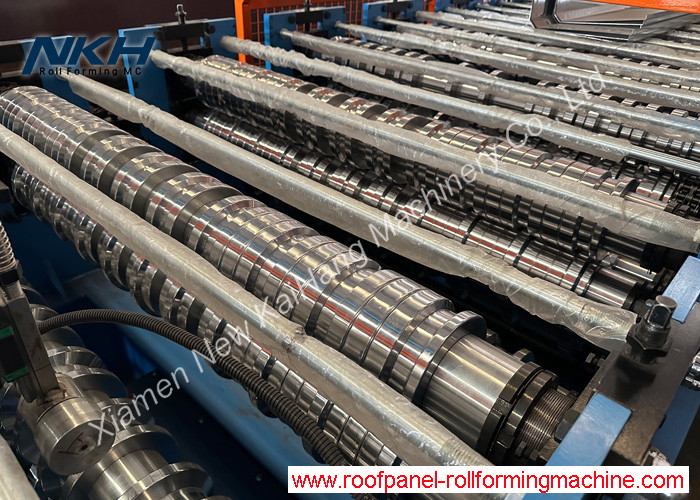

  • Máquina de moldagem de rolos com detalhes de corte como indicado no quadro seguinte:
Materiais adequados para a formação de rolosChapas de aço de cor ou chapas de aço galvanizadas
Espessura0.4mm-0.8mm
Largura de entrada da bobina1250 mm
Projeto do quadro do carroDesign de parede-placa-quadro, dupla camada
Fases de formação de rolosFases 20/20 por exemplo
Material de rolos

45# aço, tornos CNC, revestidos de cromo duro
Opção: com tratamento térmico dos rolos

Diâmetro dos eixosΦ75 mm
Potência do motor principal5.5 kW com redução
Velocidade de formação de rolos15-20m/min (Velocidade superior disponível, dependendo das especificações exigidas pelo comprador)
Potência do grupo hidráulico4.0 kW ou 5,5 kW
Material do cortadorCr12, tratamento auditivo/Cr12Mov, tratamento térmico
Norma de tensão elétrica380V/50Hz/3PH ou conforme os requisitos
A cor principal da máquinaRAL 5015 (azul) ou conforme exigido
  • Sistema de controlo PLC

PLC e ecrã táctil da marca Siemens, Inverter da marca Schneider/Shihlin/Delta, codificador Omron

Tolerância de corte ao comprimento≤±1 mm

Voltagem de controlo 24V

  • Estaca de produtos sem motor, 3 unidades

Aplicação:

Uma máquina de moldagem de rolos de folhas duplas consiste geralmente num descolador, dois guias de alimentação de entrada com corte de entrada opcional, dois sistemas de moldagem de rolos,uma estrutura de corte com duas matrizes de corte (será equipada com uma prensagem hidráulica desde que esta máquina de moldagem de rolos de duplo nível seja concebida para produzir telhados vidrados de metal), um sistema de transmissão, um sistema de controlo e tábuas de saída.Para clientes europeus, existem uma cobertura de segurança e um sinal CE no corpo da máquina.

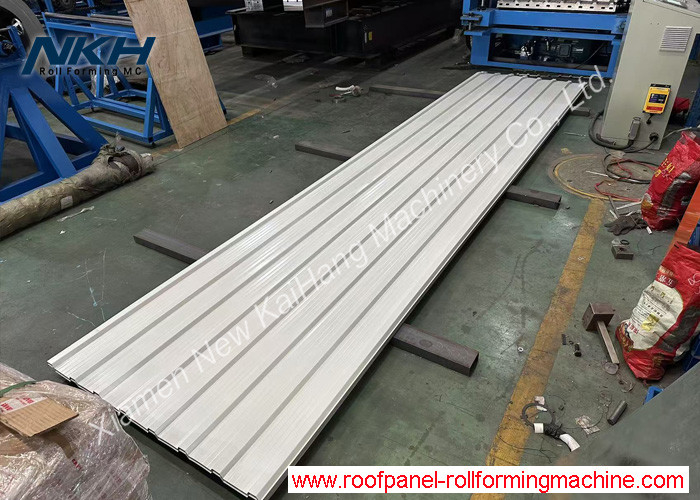

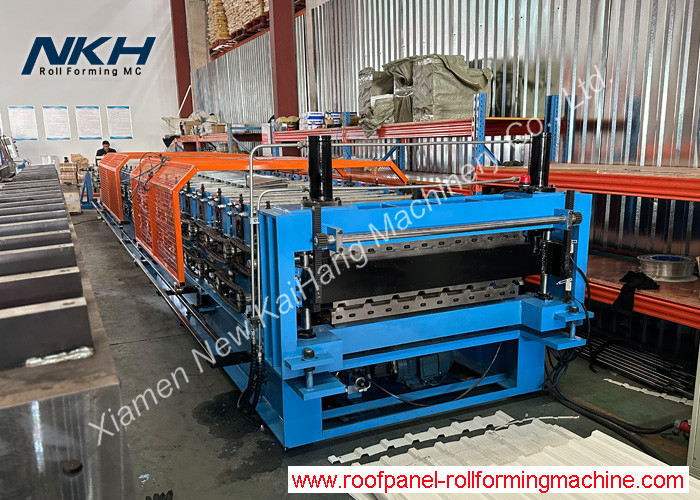

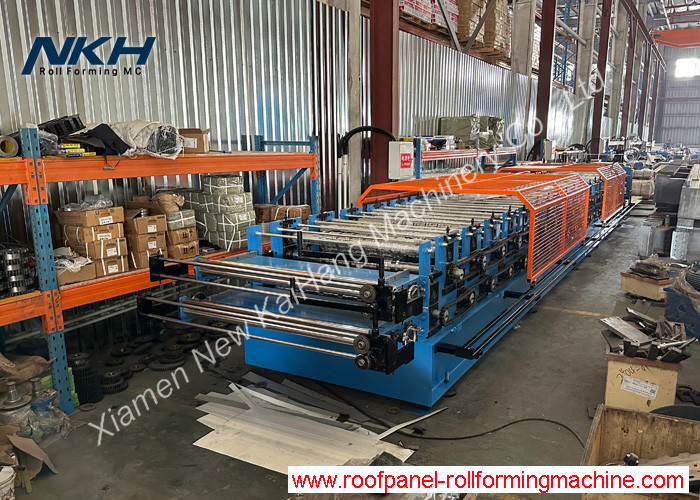

Desenho de perfil/moldura/fotos de referência do equipamento:
Máquina de moldagem de rolos duplos Máquina de moldagem de rolos de duas camadas Uma máquina com dois perfis 1
