YX22-211-1105 Máquina de moldagem de rolos de telhas metálicas

Descrição de produto

Máquina de moldagem de rolos de telhas de telhado de metal

Aplicação:

Os telhados de pisos metálicos produzidos por máquina de formação de rolos de telhas vidrados a partir de folhas pré-pintadas de alta qualidade aplicam-se na maioria das vezes como telhados em villas ou alguns edifícios residenciais.

Há apenas uma diferença fundamental entre um telhado de vidro metálico e um telhado regular de metal: degraus!Um painel de telhado metálico regular com degraus é chamado de telhado vidrado metálico.!

Detalhes rápidos:

1. Espessura: 0,3-0,5 mm
2. Material: bobina pré-pintada de alta qualidade
3. Largura de entrada: 1250 mm
4. Largura efetiva: 1100 mm
5. Peso do material: 5 MT de série
6. Direção de condução: direção de engrenagem/braço

Lista de máquinas:

1. Máquinas e aparelhos para a produção de partículas
2. Anterior de rolamento
3. Dispositivo hidráulico de arranque de escadas, parar para pressionar
4. Dispositivo de corte hidráulico após prensagem de azulejos por passos
5. Descarregar rack
6. Sistemas de controlo PLC

Descrição/Parâmetros técnicos detalhes da linha completa:

• 5TX1250 mm descoilador hidráulico

Sistema hidráulico para expandir o buraco interno da bobina, Potência da bomba: 3KW

Diâmetro interno da bobina = 508 mm

Capacidade de carga: Max. 5 toneladas

Largura máxima da bobina: 1250 mm

Motor motriz para girar a bobina, 3 kW

Tipo de expansão de cunha cónica

• Dispositivo de pré-corte manual e de rolamento de entrada (sem motor)

Para cortar a extremidade do último pedaço de folha apenas

Espessura de trabalho: máximo 0,6 mm

• Máquina de moldagem de rolos com detalhes de desenho de escadas e de corte, tal como indicado no quadro seguinte:

• Sistema de controlo PLC

PLC e ecrã táctil da marca Siemens, Inverter da marca Schneider/Shihlin/Delta, codificador Omron

Controlar automaticamente a quantidade, o comprimento de desenho (250-350 mm) e o comprimento de corte (min.800 mm).

Tolerância de corte ao comprimento≤±1 mm

Voltagem de controlo 24V

• Estaca de produtos sem motor, 3 unidades

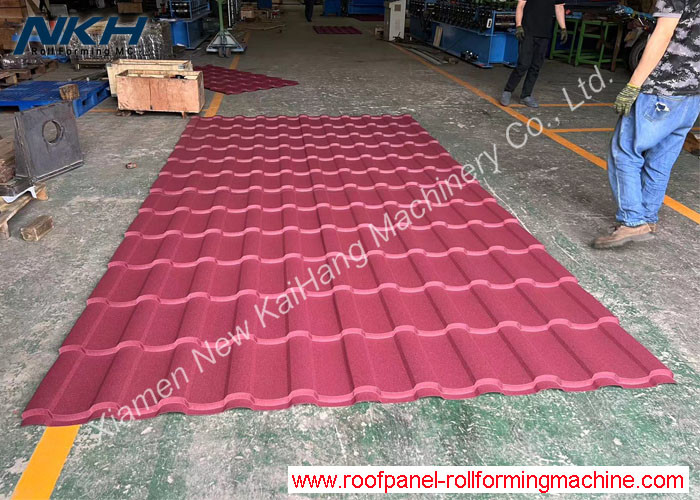

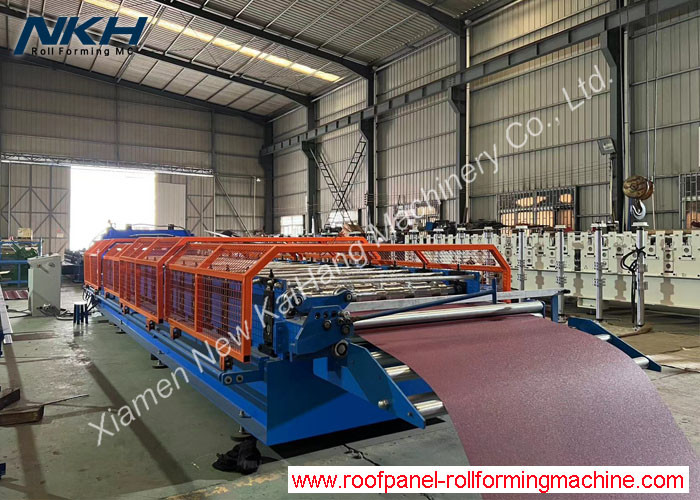

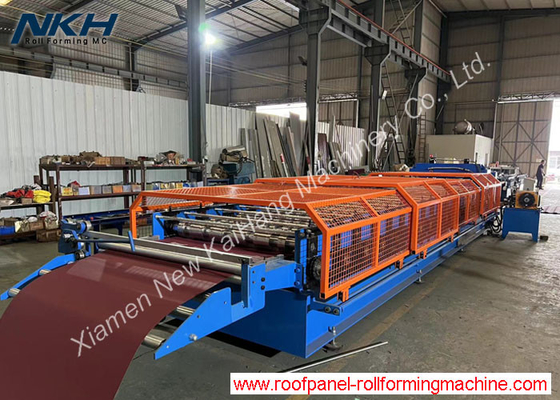

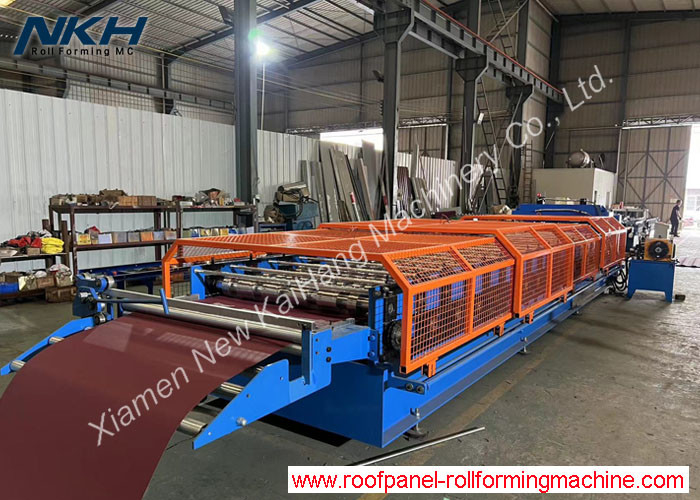

Desenho de perfil/moldura/fotos de referência do equipamento:
