Descrição de produto
Máquina de moldagem de rolos para tubulação de chapas de aço
Características da máquina de moldagem de rolos Downspout:
Um tubo de drenagem tem muitos nomes diferentes, como tubo de água, tubo de drenagem, tubo de drenagem de esgoto e tubo de drenagem de telhado, etc. De acordo com o wiki, os tubos de drenagem são aplicados principalmente como se segue:
No início, os tubos de descarga são feitos de plástico, depois de PVC; devido ao avanço da tecnologia de formação de rolos, as pessoas se voltam para tubos de formação de rolos, e nos tempos modernos,A maior parte dos canos de precipitação ou canos de chuva foi fabricada a partir de aço pré-pintado, aço galvanizado, alumínio ou cobre.
Detalhes rápidos:
1Espessura: 0,4-0,6 mm
2Material: aço pré-pintado, aço galvanizado, alumínio ou cobre
3Largura de entrada: 518 mm
4Peso do material: 3 MT
5Diâmetro interno da bobina: 470 mm
6Material de rolos: 45#, CNC, revestido de cromo
7Material de corte: Cr12, tratamento térmico
8Tolerância de corte: ± 1 mm
Lista de máquinas:
1. 3TX600 mm Descolador hidráulico e acionado
2. Máquina de moldagem de rolos

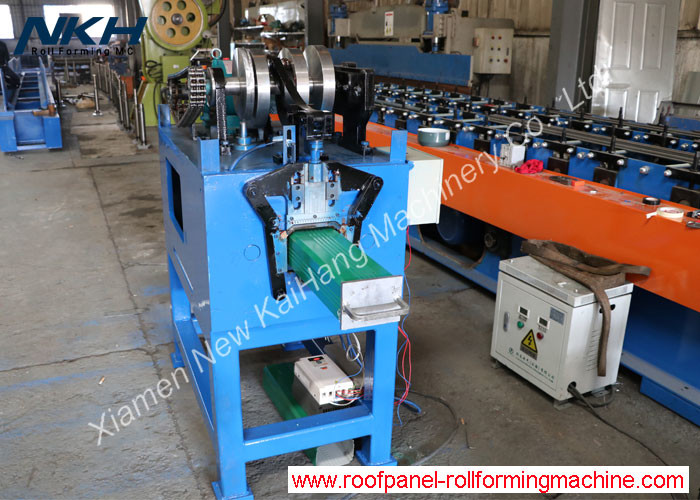

3Dispositivo de corte hidráulico
4Acabou-se a mesa.
5Sistemas de controlo PLC
Descrição/Parâmetros técnicos detalhes da linha completa:
- 3TX600mm Descolador hidráulico e a motor
Tipo de circulação motorizada
Sistema hidráulico para espiral de expansão-buraco interno com 4 palmas
Sistema de expansão ligação-conexão
Potência da bomba = 1,5 kW
Inversor de frequência para regular a velocidade de rotação: Motor: 2,2 kW
Capacidade de carga = 3 toneladas;
Diâmetro interno da bobina mm = 451-530 mm
Diâmetro externo da bobina = Max.1500 mm
Largura da bobina = Max.600 mm
Motor motriz para girar a bobina
Interruptor de limite para o dispositivo de parada/iniciação automática

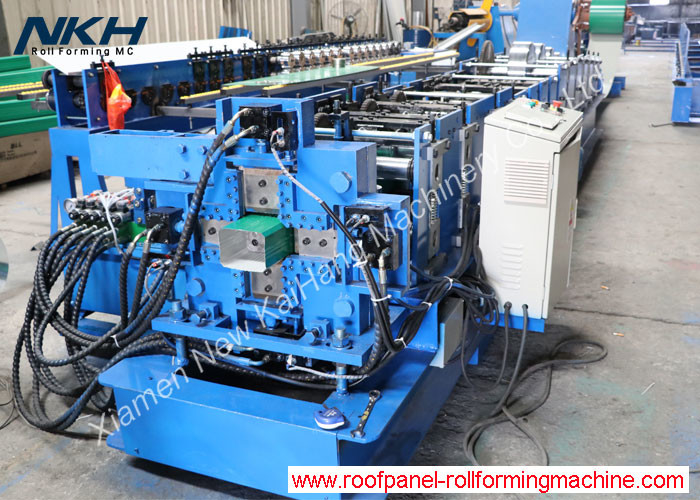

- Máquina de moldagem de rolos com detalhes de corte como indicado no quadro seguinte:
| Materiais adequados para a formação de rolos |
Aço pré-pintado, aço galvanizado, alumínio ou cobre |
| Espessura |
0.4 mm-0.6 mm |
| Largura de entrada da bobina |
518 mm |
| Projeto do quadro do carro |
Design de placas de parede |
| Fases de formação de rolos |
20 estágios |
| Materiais de rolos de formação |
45# aço, tornos CNC, revestidos de cromo duro |
| Diâmetro dos eixos |
Φ75 mm |
| Potência do motor principal |
7.5 kW com redução |
| Velocidade de rolagem do rolante |
12-15 m/min |
| Potência do grupo hidráulico |
4.0 Kw |
| Material da lâmina de corte |
Cr12, tratamento auditivo |
| Norma de tensão elétrica |
380V/50Hz/3PH ou conforme as exigências do cliente |
| A principal cor da máquina pintada |
RAL 5015 (azul) ou conforme as exigências do cliente |
PLC e ecrã táctil da marca Siemens, Inverter da marca Schneider/Shihlin/Delta, codificador Omron
Tolerância de corte ao comprimento≤±1 mm
Voltagem de controlo 24V
- Estaca de produtos sem motor, com 4 metros de comprimento

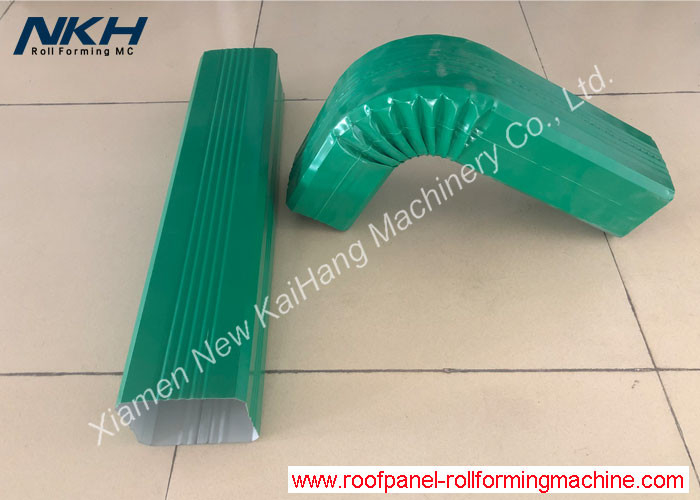

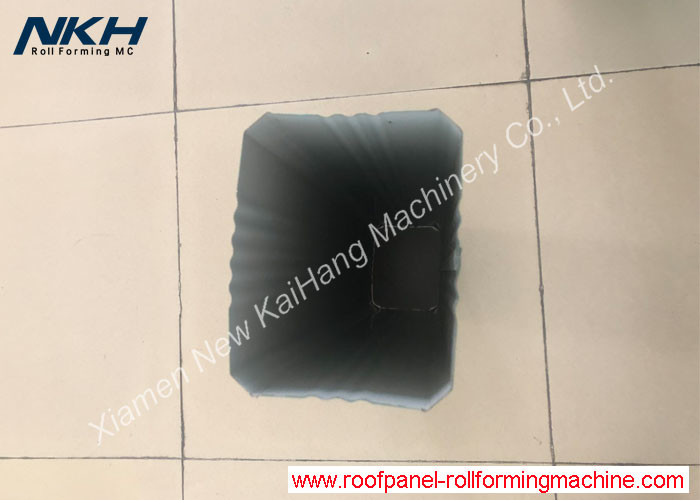

Desenho de perfil/moldura/fotos de referência do equipamento:
