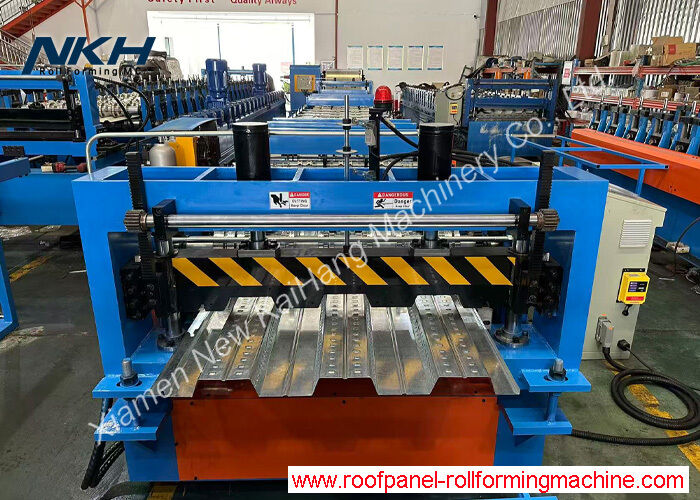

YX54-321-960 Máquina de moldagem de rolos de convés painel de convés de metal para construção de aço

Descrição de produto

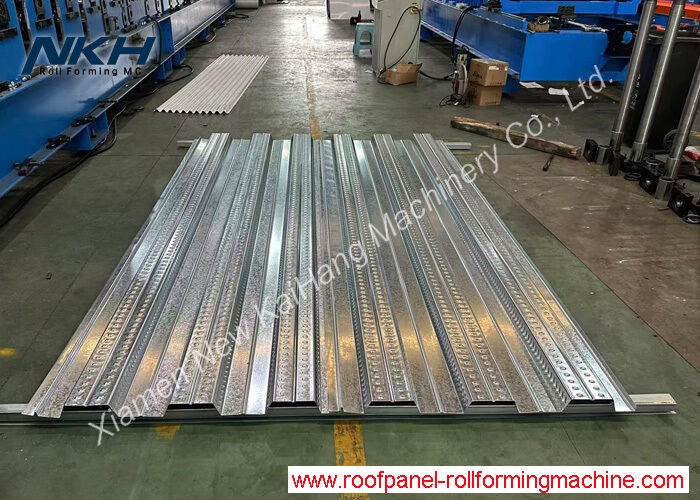

Máquina de moldagem de rolos para pavimentos metálicos, costelas de 54 mm de altura, painel de pavimentos metálicos compostos

Detalhes rápidos:

1. Espessura: 0,8-1,2 mm
2. Material: folhas galvanizadas, G350-550
3. Largura da bobina: 1219/1250 mm
4. Largura efetiva: 960 mm
5. Peso do material: 5 t, 6 t, 7 t, 8 t, 10 t
6. Diâmetro interno da bobina: 510 mm +/- +30 mm
7. Formas de condução: motor acionado
8. Forma de corte: por grupo hidráulico
9. Tolerância de corte: ± 1 mm

Aplicação:

Tecto de aço: os tectos de aço são fabricados geralmente para a construção de telhados inclinados, planos ou curvos em quase todos os tipos de edifícios;
Deck de metal composto: os decks de metal composto têm relevos nas costelas verticais projetadas para se interligarem com lajes de concreto,criação de uma laje de concreto armado para desenvolver um sistema de piso composto.
Deck de forma metálica: Os decks de forma metálica são produzidos e utilizados extensivamente também na construção de pisos como uma base de aço permanente para lajes de piso de concreto armado.
Deck Arquitetônico: Este tipo de deck de aço oferece aos arquitetos e engenheiros a capacidade de criar designs surpreendentes para interiores impressionantes e espaçosos,bem como exteriores dramáticos e de alto desempenho.
Ponte de ponte: quando uma ponte tiver vigas principais instaladas em centros adequados, pode ser colocado um pavimento de aço sobre as vigas sem suportes adicionais,adequado para a construção de novas estruturas e reabilitação de pontes.

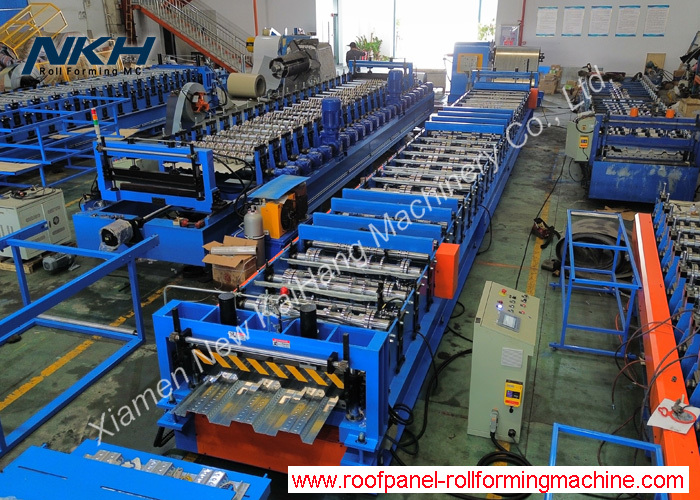

Descrição/Parâmetros técnicos detalhes da linha completa:

• 5TX1250mm Descolador hidráulico com/sem carro de bobina

Sistema de expansão por grupo hidráulico, motor de bomba: 3 kW

Motor acionado para acionar a bobina, motor: 3 kW

Diâmetro interno = 510+/-30 mm

Largura da bobina = Max.1250 mm

Tipo de expansão de cunha cónica

Capacidade de carga = Max. 5 toneladas

Braços de snubber na parte superior por pneumático ou hidráulico, conforme pedido

O carro de bobina incluído ou excluído de acordo com a ordem

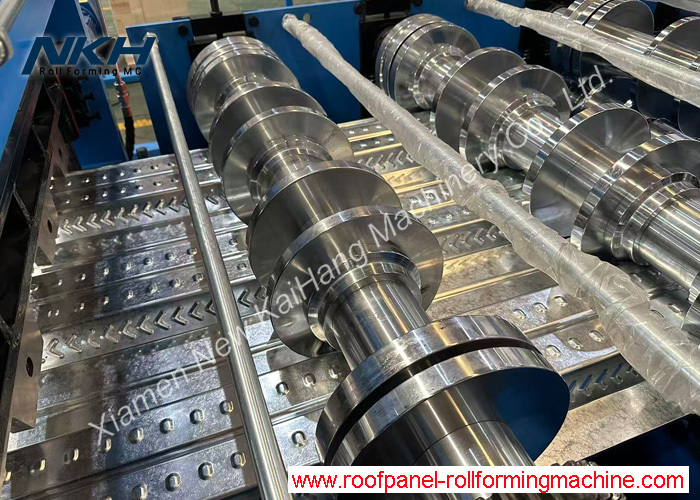

• Máquina de moldagem de rolos com detalhes de corte como indicado no quadro seguinte:

• Sistema de controlo PLC

PLC e ecrã táctil da marca Siemens, Inverter da marca Schneider/Shihlin/Delta, codificador Omron

Tolerância de corte ao comprimento≤±1 mm

Voltagem de controlo 24V

Elementos elétricos de baixa tensão da marca Schneider

• Estaca de produtos sem motor, 3 unidades
