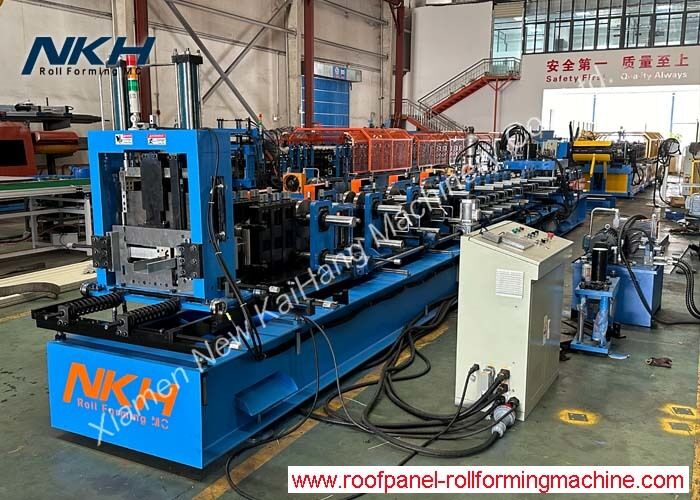

Máquina formadora de rolos de terças C/Z, troca automática, troca rápida, intercambiável
Detalhe Rápido:
- Espessura: 1,5 mm - 3,0 mm
- Material: Chapas GI, 245Mpa
- Forma de corte: por design de corte em parada
- Tolerância de corte: ±1mm
Aplicação:
Atualmente, existem máquinas formadoras de rolos de terças c/z que trocam automaticamente os tamanhos das terças de aço C e Z rapidamente (mais em máquinas formadoras de rolos de terças c/z intercambiáveis).
Comparada às máquinas formadoras de rolos de terças c/z tradicionais, uma máquina intercambiável pode funcionar de forma muito mais eficiente, pois leva no máximo 10 minutos para produzir terças de aço Z de tamanhos diferentes. Geralmente, uma máquina formadora de rolos de canal de seção de aço Z geralmente consiste em um desbobinador manual, guia de alimentação com dispositivo de nivelamento, ferramentas de punção hidráulica, parte de conformação de rolos, corte hidráulico, sistema de transmissão, um gabinete de controle PLC, uma bomba de óleo hidráulico e mesas de saída.

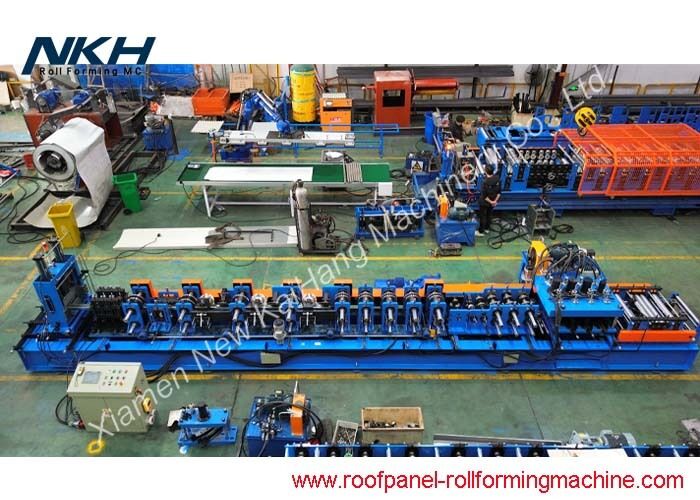

Lista de máquinas:
- Desbobinador Hidráulico
- Dispositivo de pré-nivelamento
- Dispositivo de pré-punção hidráulica
- Máquina formadora de rolos com mudança de tamanho automática
- Dispositivo de pós-corte hidráulico
- Mesa de saída
- Sistemas de controle PLC
Detalhes da Descrição/Parâmetro Técnico da linha completa:
- Desbobinador Hidráulico 5TX600mm ou desbobinador manual
Sem energia; Capacidade de carga = MAX.5Toneladas

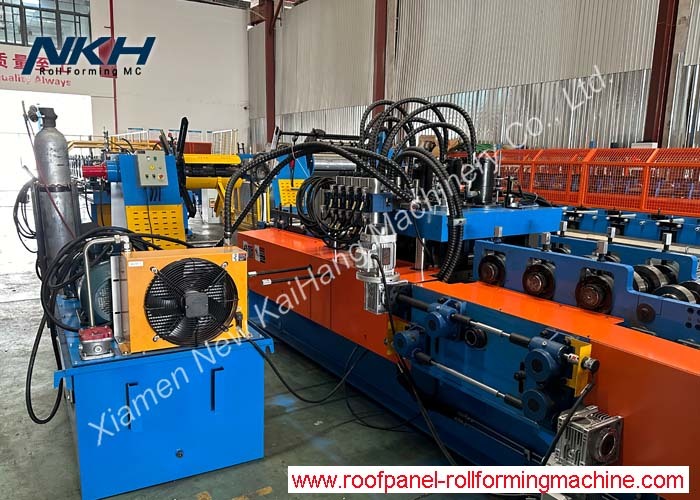

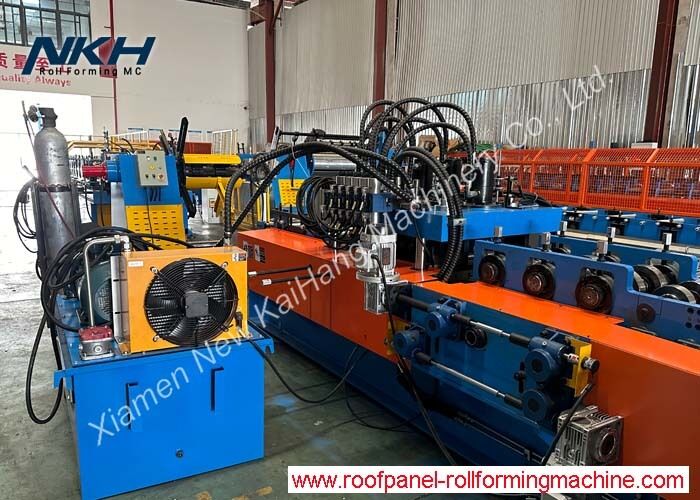

Sistema hidráulico para expandir o furo interno da bobina, Motor da bomba: 3KW
Diâmetro interno da bobina = 510+/-30mm
Largura da bobina = MAX.600mm
Rotação do mandril: Tipo de tração
- Dispositivo de Pré-Nivelamento
Dispositivo de Pré-Nivelamento com 4 eixos sobre 3 para remover o Coil-set
Compartilha o mesmo motor com o formador de rolos

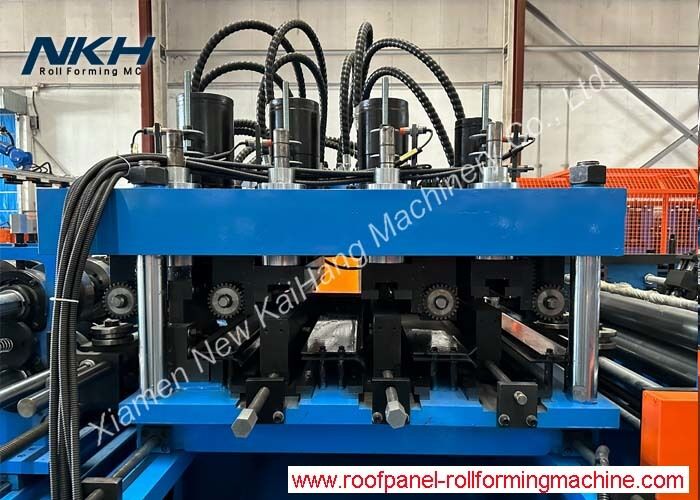

- Dispositivo de Pré-punção/Pré-corte Hidráulico
Compartilha o mesmo grupo hidráulico com o pós-corte
Dispositivo de pré-cisalhamento para cortar a primeira/última parte das chapas da bobina
Para punçar os furos abaixo
- Furos simples oblongos ou redondos na alma
- Furos duplos oblongos ou redondos na alma
- Furos simples oblongos ou redondos na flange de cada lado
- Detalhes da máquina formadora de rolos conforme tabela abaixo:
| Material adequado para conformação de rolos |
chapa de aço galvanizado |
| Espessura |
1,5-3,0 mm |
| Design da estrutura do carro |
Design de estrutura de suporte |
| Estágios de conformação de rolos |
15 estágios |
| Material dos rolos |
Cr12, tratamento térmico |
| Diâmetro dos eixos |
Φ75mm |
| Potência do motor principal |
22Kw |
| Velocidade de produção |
12m/min |
| Padrão de Tensão Elétrica |
380V/50Hz/3PH ou conforme solicitado |
| Cor principal da pintura da máquina |
RAL 5015 (Azul) ou conforme solicitado |
- Dispositivo de pós-corte hidráulico
Grupo hidráulico: 11KW
Design de corte em parada
Há desperdício após o corte
Todos os tamanhos compartilham o mesmo grupo hidráulico
Material de corte: Cr12, tratamento térmico
Controla a quantidade e o comprimento de corte automaticamente
Combinado com: PLC e Tela Sensível ao Toque da marca Siemens
Inversor da marca Schneider, encoder Omron, etc.
Tolerância de corte em comprimento ≤±1mm
Tensão de controle 24V
- Rack de produto de 4 metros de comprimento, tipo rolado
